Querteilanlagen
Das Querteilen ist eine Technologie, bei der Platinen aus flachgewalztem Coilmaterial geschnitten werden. Die Platinen können unterschiedliche Geometrien aufweisen.
Effiziente Querteilanlagen für Metallbandproduktion

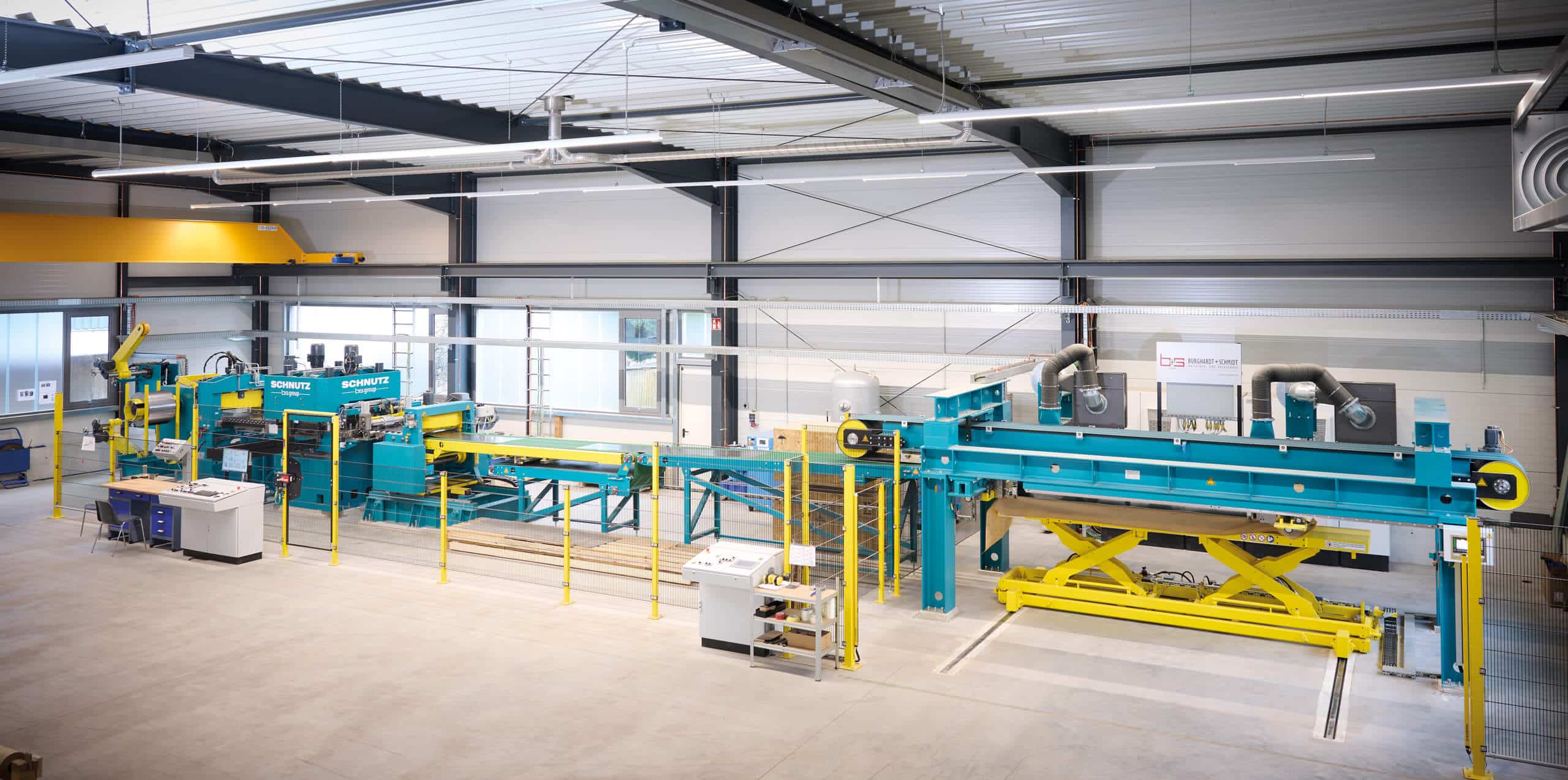

b+s Querteilanlagen werden eingesetzt, um fertig gewalztes Metallband in Blechtafeln querzuteilen und anschließend zu einem Paket zu stapeln.
Je nach Anforderungen und Produktivität sind unsere Querteilanlagen mit stehenden Querteilscheren (Stopp and Go) oder mit fliegenden Querteilscheren und dem passenden Stapelsystem ausgerüstet.
Die Konfiguration einer Querteilanlage hängt von verschiedenen Faktoren ab. Dazu gehören die Art des zu schneidenden Materials, die gewünschten Endprodukte und die Produktionskapazität. Unsere Querteilanlagen sind ausschließlich mit unseren SCHNUTZ Präzisions-Richtmaschinen ausgestattet. Darüber hinaus können wir verschiedene Messsysteme, eine Besäumschere, Foliervorrichtungen und unterschiedliche Schrottentsorgungssysteme integrieren.
![b-s-germany_content_querteilanlagen_slider-001 b-s-germany_content_querteilanlagen_slider-001](https://b-s-germany.de/wp-content/uploads/2024/04/b-s-germany_content_querteilanlagen_slider-001.jpg)
Anlagenspezifikation
![b+s germany - Burghardt + Schmidt GmbH - Gewicht Icon](https://b-s-germany.de/wp-content/uploads/2024/04/b-s-germany_content_products-icon-weight.png)
Coilgewicht
bis 30.000 kg
bis 66,140 lbs
![b+s germany - Burghardt + Schmidt GmbH - Breite Icon](https://b-s-germany.de/wp-content/uploads/2024/04/b-s-germany_content_products-icon-width.png)
Bandbreiten
bis 2.600 mm
bis 102″
![b+s germany - Burghardt + Schmidt GmbH - Materialdicke Icon](https://b-s-germany.de/wp-content/uploads/2024/04/b-s-germany_content_products-icon-thickness.png)
Materialdicken
0,1 bis 6,0 mm
0.04″ bis 0.24″
![b+s germany - Burghardt + Schmidt GmbH - Geschwindigkeit Icon](https://b-s-germany.de/wp-content/uploads/2024/04/b-s-germany_content_products-icon-speed.png)
Geschwindigkeit
über 120 m/min
over 394 fpm
Unsere Leistungen
Vorteile einer b+s Querteilanlagen
- Bandplanheit ist gewährleistet durch die Integration einer Hochleistungsrichtmaschine von dem Weltmarktführer SCHNUTZ
- Eliminierung von Bandimperfektionen durch den Einsatz von „4-high“, „5-high“ und „6-high“ Richtmaschinen
- Reduzierung der Rüstzeiten durch innovative Automatisierungslösungen sowie hohe Anlagengeschwindigkeiten
- hochpräzise Schnittqualität und Winkligkeit der Platinen
- Bandkonfektionierung mit integrierter Besäumschere und Schrottentsorgungssystemen, wie Schrottwickler oder Schrottschneider
- hochpräzise Stapelgenauigkeit sowie keine Oberflächenbeschädigungen durch fortschrittliche Stapelsysteme
- Erfahrung beim Verarbeiten von ultrahochfesten Werkstoffen mit einer Zugfestigkeit über 1.500 N/mm² (0.22 pound/square inch) und einer Streckgrenze über 1.100 N/mm² (0.16 pound/square inch)
