Präzise Ebenheit für dünnste Bandmaterialien

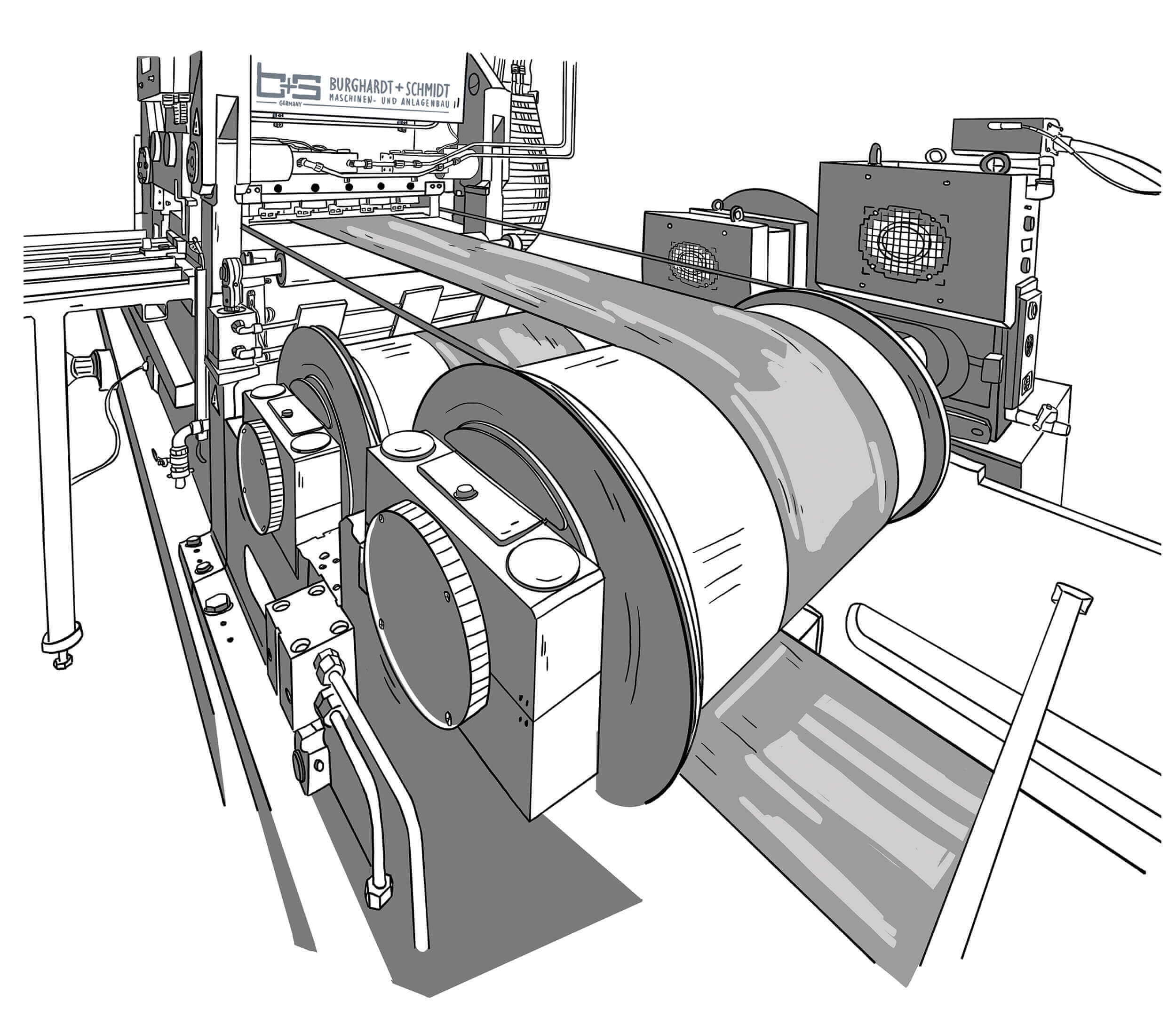

Unsere „Ultra-Thin“ Streck-Biege-Richtanlagen für dünne Bänder wurden speziell für die anspruchsvolle Bearbeitung dünner und ultradünner Bandstärken entwickelt – genau dort, wo herkömmliche Walzrichtanlagen oder konventionelle Streck-Biege-Richtanlagen an ihre Grenzen stoßen. Durch die Kombination gezielter Biegespannung mit definierter Zugkraft wird das Band gleichmäßig über seine Streckgrenze hinaus verformt und plastisch geglättet. Das Ergebnis: ein Ebenheitsgrad, der mit klassischen Richtverfahren nicht erreicht werden kann.
Funktionsprinzip
Im Gegensatz zum reinen Walz- oder Zugrichtverfahren, bei dem das Band abwechselnd über mehrere Walzensätze oder 4-S-Bridle-Walzen gebogen wird, wenden „Ultra-Thin“ Streck-Biege-Richtanlagen zusätzlich eine kontrollierte Längszugkraft mit weiteren S-Bridle-Walzen an. Diese Kombination stellt sicher, dass innere Spannungen im Material – z. B. durch Wickel-, Walz- oder Wärmebehandlungsprozesse – vollständig und gleichmäßig abgebaut werden. Dieses Verfahren liefert hervorragende Ergebnisse, insbesondere bei hochfesten, federharten oder zum Rückfedern neigenden Werkstoffen.
Typische Anwendungen
- Hochfeste und ultrahochfeste Stähle
- Edelstahl- und säurebeständige Stahlsorten
- Federstahlband und Sonderlegierungen
sowie Nichteisenmetallbänder - Banddickenbereich von dünn bis ultradünn (je nach Konfiguration ab ca. 0,0004”/0,01 mm)
Kernkomponenten
- Abwickler/Abwickeltrommel mit präziser Bandführung und Spannungsregelung
- Streck-Biege-Richtanlage mit mehreren abwechselnden Biegewalzen und servomotorisch einstellbaren Biegeradien
- Spannungsregelstationen (Ein- und Auslaufseite) zur präzisen Einstellung der Dehnungswerte
- Servoantriebstechnik für eine hochdynamische, reproduzierbare Prozesssteuerung
- SPS-Steuerung (z. B. auf TIA-Portal-Basis) mit rezeptbasierter Parameterverwaltung für unterschiedliche Werkstoffe und Banddicken
- Optionale Mess- und Prüfsysteme zur Überwachung von Ebenheit, Defekten und Banddicke
Ihre Vorteile
- Höchste Ebenheitsqualität, selbst bei schwer zu richtenden, hochfesten oder ultradünnen Bändern
- Reproduzierbare Ergebnisse durch rezeptgesteuerte, servogesteuerte Prozessparameter
- Reduzierter Ausschuss und weniger Abfall in der Weiterverarbeitung
- Schnelle Umrüstung dank digitaler Rezeptverwaltung
- Robuste, wartungsarme Konstruktion für den kontinuierlichen Industriebetrieb
